![Подпись: С.П.Скопинцев
ООО «Нефтегазсистемы»
ssp5@yandex.ru
ВОЗМОЖНОСТИ МАГНИТНОГО ЛОКАТОРА МУФТ
ПРИ ИССЛЕДОВАНИИ ИНТЕРВАЛОВ ПЕРФОРАЦИИ
Многолетняя эксплуатация скважинного магнитного локатора муфтовых соединений труб (ЛМ) показала его высокую эффективность при решении основной задачи, т.е. опреде-лении местоположения муфт. Однако попытки применить этот прибор для исследования интервалов перфорации были не всегда успешными, причем число неудач резко возросло в настоящее время. Это заставило нас внимательнее рассмотреть физические основы работы локатора муфт и попытаться улучшить его технические характеристики.
Конструкция датчика магнитного локатора показана на рисунке 1.
Измерительная катушка установлена между встречно-ориентированными магнитами. При прохождении места с магнитной неоднородностью (муфты, перфорационного отверстия) изменяющийся магнитный поток формирует электрический сигнал в катушке. Амплитуда сигнала пропорциональна числу витков в обмотке датчика, мощности используемых в локаторе магнитов и скорости движения прибора мимо неоднородности.
При локации муфт амплитуда сигнала может достигать нескольких вольт. Однако при исследовании интервалов перфорации получить большие соотношения «сигнал/шум» удается далеко не всегда.
Почему?
Мы считаем, что сегодняшнее состояние дел обусловлено в основном двумя причинами.
Во-первых – различным воздействием на стенки колонн разных перфораторов.
В том случае, когда перфорация выполнена мощными зарядами, перфорированный интервал имеет многочисленные нарушения стенок обсадной колонны (трещины, смятия), в датчике локатора формируются сигналы, резко отличающиеся от сигналов в гладкой неперфорированной трубе (см. рис.2).
Современные же корпусные кумулятивные и сверлящие перфораторы создают перфо-рационные отверстия очень малых диаметров (до 6-8 мм) без деформации колонн. Никаких значительных нарушений труб, а, следовательно, и изменений магнитных свойств конст-рукции скважины при этом не происходит. Это снижает полезный сигнал локатора муфт и не позволяет выделять зону перфорации (а тем более отдельные перфорационные отвер-стия) на фоне помех, возникающих в линии связи и связанных с поляризацией оболочки геофизического кабеля в электролите и промышленными помехами.
Вторая причина, особенно сильно проявившаяся именно в интервалах перфорации с недеформированными трубами - следующая.
В скважине прибор всегда движется по стенке трубы.
Если перфорационное отверстие находится непосредственно на пути локатора, т.е. фак-тически под ним, то в датчике локатора сформируется достаточно сильный сигнал. Если же отверстие находится в стороне, или более того на противоположной стенке трубы, то нена-рушенная гладкая стенка трубы, по которой ползет прибор, зашунтирует датчик локатора, резко снизив полезный сигнал.
При этом если перфорация проведена односторонним перфоратором, то магнитный ло-катор либо пройдет по всем отверстиям и выделит интервал с максимальным качеством, либо (если перфорационные отверстия – на противоположной стенке трубы) вообще не за-метит ни одного перфорационного отверстия и интервал перфорации не будет отбит.
При 180-градусной фазировке зарядов вероятнее всего, что половину зарядов локатор отметит, и интервал перфорации будет хорошо выделяться на диаграмме (рис.5). Практически то же относится и к случаю 60- или 90-градусной фазировки зарядов.
А одиночные перфорационные отверстия (рис.3.) могут быть выявлены, только если локатор пройдет рядом с ними.
В ООО «Нефтегазсистемы» разработан частотный локатор муфт ЛМЧ, в котором улучшено отношение «сигнал/шум» сигнала при работе прибора в колоннах с малыми нарушениями труб следующими путями.
Во-первых, в ЛМЧ введена предварительная обработка сигнала. Полученный в измери-тельной катушке датчика сигнал последовательно проходит усилитель - выпрямитель - пре-образователь «напряжение-частота», а потом передается по кабелю в виде ЧМ-сигнала. Та-кая схема прибора позволила исключить влияние помех с брони геофизического кабеля и упростила защиту от промышленных наводок за счет самого принципа работы с частотно-модулированными сигналами.
Во-вторых, на основании [1] уточнены конструктивные данные измерительной системы прибора, что позволило увеличить полезный сигнал в датчике прибора.
Лабораторные испытания разработанного локатора муфт ЛМЧ-42 в железной трубе с внутренним диаметром 48 мм показали, что при прохождении прибора непосредственно над просверленными отверстиями диаметром 8 мм отношение «сигнал/шум» составляет не менее 5:1. При повороте трубы на 80-90О происходит уменьшение сигнала в 2-3 раза, что все еще позволяет выделять полезный сигнал на фоне помех. Дальнейший поворот трубы приводит практически к потере сигнала в шумах.
Стандартный локатор ЛМ-42 отверстия диаметром 8…10 мм не отмечает ни при каких положениях трубы.
Этот эксперимент подтвердил, что ЛМЧ способен отмечать отверстия в трубе малого диаметра, но только в том случае, если они находятся на минимальном расстоянии от дат-чика прибора. Т.е. это означает, что локатор ЛМЧ будет уверенно отбивать только те пер-форационные отверстия, которые сформированы зарядами, направленными на стенку, на которой лежит перфоратор в момент их подрыва.
Скважинные испытания и начало опытно-промышленной эксплуатации позволили по-лучить следующие результаты.

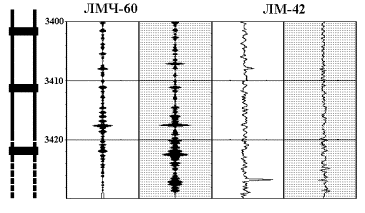

На рис.4. приведены диаграммы ЛМЧ-60 и ЛМ-42, полученные при контроле перфорации (заштрихованная диаграмма – после перфорации). Перфорация произведена с зарядами ЗПКТ-89Н (12 отв./м) в интервале глубин 3421…3428 м. Предполагаемый диаметр отверстий – 9…10 мм.
Видно, что локатор ЛМ-42 никак перфорацию не отмечает, в то время как ЛМЧ-60 уверенно выделяет перфорированный интервал.

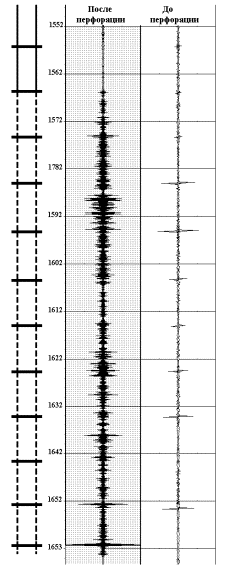

На рис.5. показаны диаграммы ЛМЧ-60 до и после перфорации.
Перфоратор – ЗПКС-80, фазировка зарядов - 180О, 18 отв./м. Предполагаемый диаметр отверстий – 8 мм. Интервал перфорации – 1564…1654 м.
Локатор ЛМЧ-60 уверенно отметил границы перфорации, полностью совпавшие с заданными.
На рис.3. показаны результаты проверки прострела двух технологических отверстий на глубинах 1796,0 и 1796,7 м. Диаметр отверстий – 9 мм.
Стандартный локатор ЛМ-42 перфорированные отверстия такого диаметра не отметил - диаграммы ЛМ42-2 и ЛМ42-3. (ЛМ42-1 – диаграмма до перфорации).
Исследования локатором ЛМЧ-42 были проведены через месяц после перфорации. Были зарегистрированы 7 диаграмм.
На рисунке показаны диаграммы 2…7 замеров ЛМЧ2…ЛМЧ7 (на первом замере отверстия не выделились) и их суммарная диаграмма.
На суммарной диаграмме ЛМЧ на заданных глубинах четко выделяются оба отверстия.
Таким образом, на основании лабораторных испытаний и результатов опытно-промышленной эксплуатации магнитного локатора ЛМЧ можно сделать вывод о том, что локаторы типа ЛМЧ в значительной степени могут решать задачи контроля перфорации в современных условиях.
Мы может также рекомендовать следующие правила исследования интервалов перфорации приборами типа ЛМЧ.
1. Для улучшения отношения «сигнал/шум» необходимо использовать статистические методы – проводить регистрацию диаграмм несколько раз. Результирующая информация должна быть получена суммированием полученных диаграмм.
2. Замеры и до и после перфорации необходимо проводить только на одинаковых скоростях, желательно 4000…6000 м/ч.
3. Для большей наглядности окончательный вариант диаграммы ЛМЧ рекомендуется синтезировать из прямой и обратной (инверсной) кривых, расстояние между кото-рыми на диаграмме предпочтительнее закрасить.
Автор благодарит ПФ «Вуктылгазгеофизика» ПФ «Сервергазгеофизика» и ООО «Оренбурггеофизика» за оказанную помощь в проведении скважинных испытаний и опыт-но-промышленной эксплуатации.
ЛИТЕРАТУРА
1. Барский И.М., Макаров В.Н., Бернштейн Д.А., Гурфанов М.Г. Выбор оптимальных параметров измерительной системы магнитного локатора интервала перфорации. //Сборник Нефтепромгеофизика, выпуск 6, г. Уфа, 1976 г. с. 133-139.](LM.htm25.gif)
