Радиально-дифференциальный термометр РДТ

Радиально-дифференциальный термометр РДТ предназначен для определения локальных термоаномалий на стенке колонны скважины, что позволяет решать следующие задачи:

- определение интервалов притока за НКТ;

- определение мест негерметичности скважины;

- поиск заколонных перетоков.

Конструкция прибора

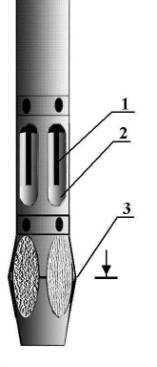

В блоке датчиков РДТ (см. рисунок) взаимно перпендикулярно относительно оси прибора установлены четыре термометра 1, причем каждый находится в своей нише 2, обеспечивающей направленное взаимодействие с внешней средой.

При движении в скважине прибор всегда лежит на стенке колонны. За счет направляющих выступов 3 три термометра будут находиться в потоке скважинного флюида, а один термометр обязательно окажется в непосредственной близости от исследуемой поверхности. Если в каком-либо месте колонна имеет локальную термоаномалию, то этот термометр воспримет ее, что и выявится при совместном рассмотрении результатов всех четырех датчиков, например, при расчете по формуле & = (Т1 +Т 3) - (Т2 + Т4), где Т1 и Т3, Т2 и Т4 соответственно показания взаимно перпендикулярно расположенных термометров.

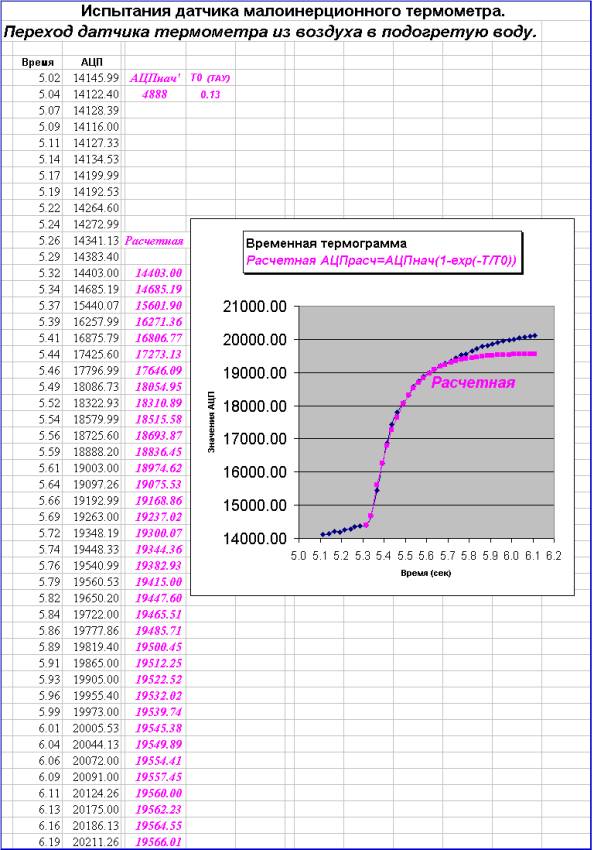

 Для увеличения чувствительности в скважинном приборе использован термометр с временем термической инерции равным 0,2 секунды (см. приложение 1).

Для привязки результатов по глубине используется канал магнитного локатора муфт.

Лабораторные испытания

Испытания проводились в трубе диаметром 50 мм, которая в середине была нагрета примерно до 30 ^ОС. Прибор РДТ двигался со скоростью 200…300 м/ч вверх-вниз по стенке трубы. Велась регистрация показаний каждого термометра Т1…Т4, расчетного параметра & и локатора муфт ЛМ. В середине испытаний прибор был повернут на 90^О.

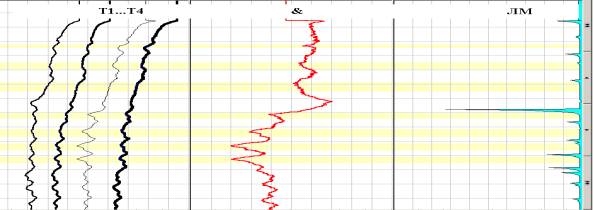

На диаграммах видно, что при каждом прохождении нагретого места на диаграмме & возникает локальная термоаномалия.

Отметим, что чувствительность прибора повышается при повышении плотности флюида, например, при повышении давления в газовой скважине или если в качестве флюида выступает жидкость.

Приложение 1

.
