Скважинный измеритель иммитансов

 ИИС-42

     Скважинный измеритель иммитансов ИИС-42, предназначен для измерения активной и реактивной составляющих комплексного сопротивления флюида в объемном измерительном датчике, т.е. его сопротивления и емкости.

     Принцип измерения - контактный. Неизолированный измерительный электрод установлен в фонаре прибора, являющемся вторым электродом, при этом через среду, находящуюся в  датчике, пропускается измерительный ток и измеряется напряжение на датчике.

     Были проведены скважинные испытания макета прибора на эксплуатационной газоконденсатной скважине (башмак НКТ - 3020 м, интервалы перфорации -  3020-3060, 3110-3200 м). В скважине были произведены также исследования комплексной аппаратурой АГДК и шумомером ШМВ.

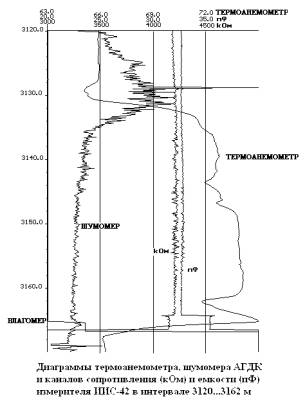

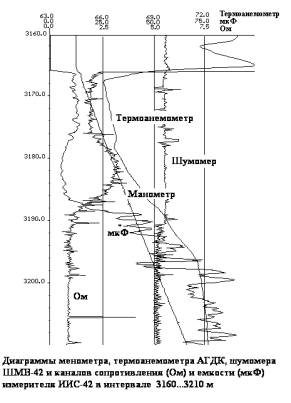

     Из рис 1 и 2 видно, что приток газа в скважину отмечен  термоанемометром и шумомером на глубинах 3128...3136 и 3144...3146; на глубине 3165 выделена граница "газ-конденсат", на глубине 3166 м - граница "конденсат-вода"; в интервале 3166...3200 отмечена немонотонность кривой термоанемометра, что позволяет предположить приток газа или конденсата в пределах этого интервала. Шумомер отметил повышенный уровень шума, начиная с глубины 3190 м

     Результаты исследований  ИИС-42 позволили получить принципиально новую информацию:

     - приток газа в интервале перфорации, находящемся выше границы "газ-жидкость" каналами прибора не выделяется, что говорит о том, что фазовый состав флюида в пласте и  скважине идентичен. Измеренное сопротивление - около 4 МОм, емкость - 32 пФ;

     - в слое конденсата в интервале 3164...3166 м измеренное сопротивление уменьшилось на 40 кОм, емкость увеличилось на 4 пФ, четко отбив границу "газ-конденсат";

     - ниже уровня воды измеренное сопротивление имеет значение 2.25 Ом, проходит экстремум со значением 4 Ома на глубине 3182 м и уменьшается до 0.77 Ома к концу замера. Диаграмма измеренной емкости ведет себя зеркально по отношению к диаграмме сопротивления, изменяя свои значения, соответственно, 10.0, 5.0 и 75.0 мкФ. Такое поведение диаграмм сопротивления и емкости подтверждает приток в интервале 3182...3190 м. Дальнейшая изрезанность диаграмм предполагает небольшой приток до глубины 3200 м.

     Экстремумы диаграмм объясняются тем, что начиная с глубины 3190 м до 3182 м в воду поступает газ (или конденсат), что ведет к увеличению сопротивления и уменьшению емкости в зоне измерений. С глубины 3182 м до 3175 м газ (конденсат) равномерно распределяется по всему сечению колонны а выше структура потока остается стабильной вплоть до границы "конденсат-вода".

     Предварительные выводы.

     1. Способ измерения иммитансов среды, находящейся в измерительном датчике,  позволяет исследовать флюид в скважине с большой чувствительностью  в большом диапазоне сопротивлений и емкостей.

     2. Канал измерения емкости ИИС-42 более информативен, чем влагомер диэлькометрического типа.

     3. Измеренные значения сопротивлений в скважине позволяют предполагать возможность выполнения измерителем иммитансов функций скважинного резистивиметра.
